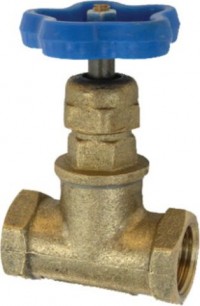

Клапаны (вентили) латунные 15б3р Бологое. Такие клапаны используются в трубопроводах в виде запорного устройства для неагрессивной среды, т.е. для воды и пара. Такие запорные устройства относятся к типу ручных с рукояткой маховиком.

Наименование	Ду	Длина, мм	Высота, мм	Масса, кг	Цена
15б 3р Бологое 15	15	55	80	0.241	по запросу
15б 3р Бологое 20	20	65	80	0.294	по запросу
15б 3р Бологое 25	25	80	95	0.47	по запросу
15б 3р Бологое 32	32	95	86	0.693	по запросу
15б 3р Бологое 40	40	110	106	1.173	по запросу
15б 3р Бологое 50	50	132	106	1.614	по запросу

Характеристики:

Изготовление и поставка Клапанов по ТУ 3712-001-04606952-04. Клапаны сертифицированы СЦ НАСТХОЛ.

Клапана используют в воде и паре. Следует отметить, что температура воды не должна превышать 70 °С, а температура пара соответственно 200 °С. Важно знать, что номинальное давление воды не должно превышать PN,(кг/см2)=10, а пара =16. Присоединятся клапан муфтой к трубопроводу. Класс герметичности по ГОСТу 9544-93 -"В". Изготавливается (корпус) из латуни ЛЦ40Сд по ГОСТу 17711-93, а уплотнение затвора из резины.

Дополнительная информация.

Присоединение клапана к трубопроводу должно производиться с помощью фторопластового уплотнительного материала ФУМ либо льняной пряди. Устанавливать клапан необходимо таким образом, чтобы направление движения потока среды совпадало с указанием стрелки на корпусе клапана. В случае обнаружения протечки через уплотнение сальника следует подтянуть гайку сальника на угол 60-90° и плавность перемещения шпинделя проверить вручную.

В корпусе клапана размещена крышка, в которой перемещается шпиндель с золотником посредством резьбового соединения, на котором имеется закрепленный уплотнительный элемент. Вращение маховика против часовой стрелки открывает клапан, закрывает – по часовой стрелке.
